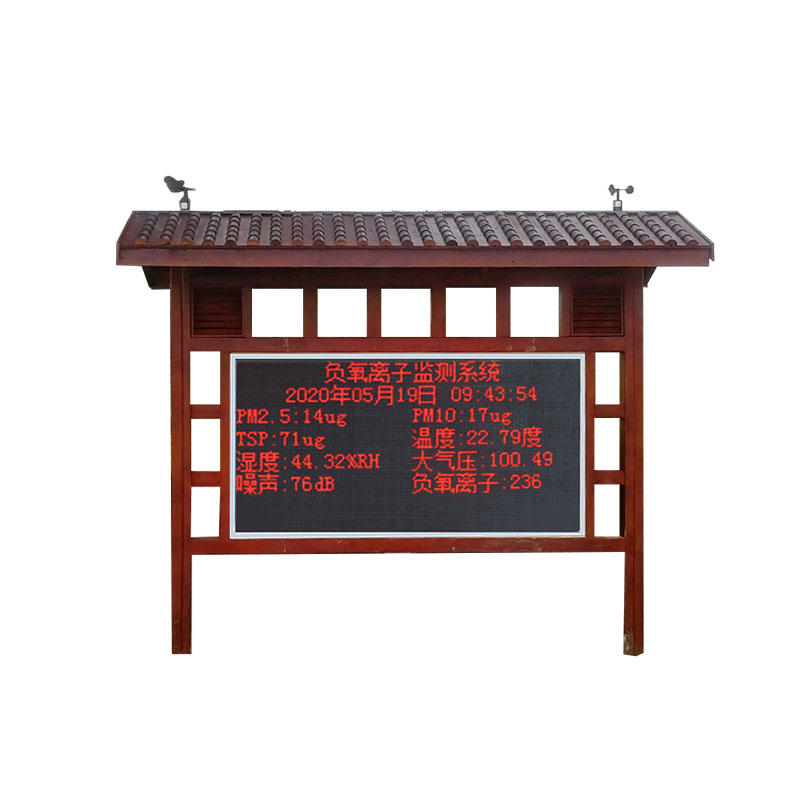

顆粒物監測系統

一、顆粒物監測系統PM傳感器

1、激光技術（光散射原理，光學粒徑切割，無需物理粒徑切割器）

2、 PM2.5/PM10/TSP 三通道同時輸出

3、重復性 ≤10%、測量精度 ≤15%、分辨率 1ug/m3；

4、顆粒物量程PM：0-10000ug/m3；

5、流量 2.0L/min ±5% ，泵吸法，流量恒定、溫濕度量程 -40～+123.8℃，<100%RH

6、采樣時間：間隔時間 默認 20 秒 （可調）

7、通訊接口 自定義 485、標準 MODBUS、TTL、定制

8、校準 不用頻繁校跨, 建議一年校準

9、清洗 可選配吹掃系統

10、供電 12V

11、主機功耗 10W

12、使用環境 -12℃~60℃；＜90%RH（無凝露）；86~106kPa

13、儲存環境 溫度：–20～80℃，濕度：0～90%RH；

二、顆粒物監測系統溫濕度監測單元

溫濕度監測單元由兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端。當工作端的被測介質溫度發生變化時，熱電勢隨之發生變化，將熱電勢送入計算機進行處理，即可得到溫度值。濕度監測單元一般是用高分子薄膜電容制成的。當環境濕度發生改變時，濕敏電容的介電常數發生變化，使其電容量也發生變化，由此得到濕度。

產品采用標準的35mm卡軌，工業級芯片、高精度溫濕度探頭，確保產品的優異可靠性、高精度、互換性。采用RS485硬件接口(具有防雷設計)，協議層兼容標準的工業Modbus-Rtu協議。可兼容各種主機平臺（PC軟件、觸摸屏、PLC、組態王）。

1、溫度傳感器量程：-40～+80℃ 精度：±0.5℃

2、濕度傳感器量程：0～100% 精度：±3%

3、直流供電：12VDC

4、最大功耗：0.4W

5、溫度長期穩定性：≦0.1℃/Y

6、濕度長期穩定性：≦1%/Y

7、輸出信號：RS485（MONDBUS協議）

三、顆粒物監測系統風速風向監測單元

風速風向傳感器（變送器）內部采用高精度磁敏感應芯片，并選用低慣性輕金屬風向標響應風向，動態特征性好。氣象風速傳感器（變送器）采用傳統三分杯氣象風速傳感器結構，風杯選用碳纖維材料，強度高，啟動好，杯體內置信號處理單元能根據用戶需求輸出相應風速信號，可廣泛應用于氣象、海洋、環境、機場、港口、實驗室、工農業交通等領域。

四、顆粒物監測系統噪聲傳感器

噪聲傳感器內置一個對聲音敏感的電容式駐極體話筒。聲波使話筒內的駐極體薄膜振動，導致電容的變化，而產生與之對應變化的微小電壓。這一電壓隨后被轉化成0-5V的電壓，經過A/D轉換被數據采集器接受，并傳送給監測芯片。

本公司所用傳感器采用高靈敏度拾音器。電源、感應探頭、信號輸出三部分完全隔離，信號穩定，精度高。具有測量范圍寬、線形度好、使用方便、便于安裝、傳輸距離遠等特點。

1、直流供電：12V-24V DC

2、最大功耗：0.4W

3、輸出信號：RS485輸出

4、響應時間：≤2S

5、測量范圍：30dB-130dB

6、分辨率：0.1dB

7、測量誤差：3%F.s

8、頻率加權特性：A加權；頻率響應：35Hz-20Khz

9、工作溫度：-20-60℃

五、顆粒物監測系統大氣壓力傳感器

1、絕對測量范圍：10-1200mbar

2、最大功耗（RS485輸出）：＜4W

3、直流供電（默認）：12-24V DC

4、分辨率（氣壓）：0.012 mbar

5、精度（氣壓）：±1.5mbar(@25℃1035mbar)

6、工作范圍：0-40℃/0-80RH%

7、輸出信號：RS485(Mondbus協議)

六、 顆粒物監測系統物聯網接入服務器

1、高性能

采用專業的通信SOC處理器，雙核四線程，主頻高達880MHz，標配大容量Flash。基于強大的硬件平臺，可以實現功能豐富的軟件，以滿足多樣化的監測應用。

2、功能豐富

深度定制的JYun操作系統，支持GPRS，RJ45、ZigBee、LoRa、WIFI、NB-IOT等通訊方式。靈活的組網和安全的數據傳輸。

3、穩定可靠

主板及元器件均符合工業級標準，支持9 ~ 36V寬電壓輸入，環境溫度范圍可達 -20 ~ 65℃。具有網絡連通性監測軟件，當出現故障時可自動復位系統，支持通過發送遠程命令遠程重啟.

4、支持遠程一鍵升級；本地存儲、斷電續傳等功能；

5.云端管理

提供免費的云端管理平臺，可對設備進行遠程集中管理，實現狀態監控、統一配置等功能。可根據用戶需要、部署私有云平臺。

6、模塊擴展

支持擴展ZigBee/3G/4G模塊實現無線上網，免布線安裝，適合在偏遠環境下應用。
