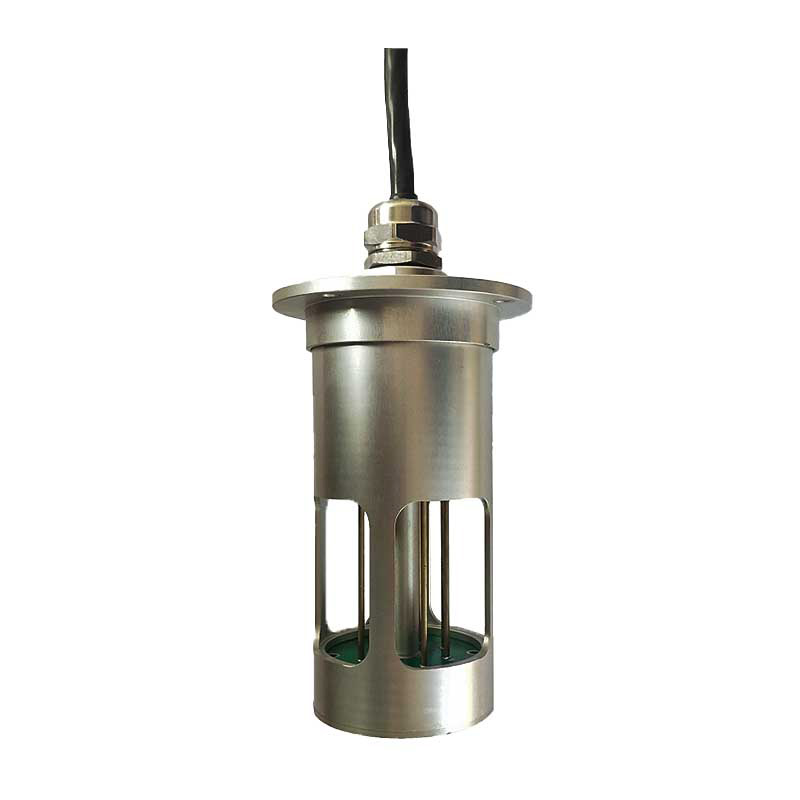

覆冰監測設備

一、覆冰監測設備產品簡介

輸電線路的覆冰及其引起的各類冰災事故，嚴重危害了我國電力系統的安全運行。我國冰災事故具有持續時間長、發生頻率高、覆蓋面積大等特點;微氣象地區的嚴重覆冰會引起輸變電設備電氣性能和機械性能下降，嚴重覆冰引起過載荷、不均勻覆冰和不同時期脫冰引起張力差、絕緣子串覆冰閃絡及覆冰導線舞動，這些都是造成覆冰事故的主要原因。

二、覆冰監測設備工作原理

輸電線路微波覆冰監測裝置不需要停電安裝，設備采用獨特的微波檢測技術并結合溫度分析實現對各種類桿塔、絕緣子、輸電線路等進行結冰情況的實時監控。

系統傳感器采用微波檢測技術，基于微波信號對冰、水、空氣等不同物質的反饋信號的區別實現對傳感器敏感區域的結冰信息的監測，并根據信號的強弱以及傳感器敏感區域結冰的分布信息進行結冰厚度的計算，可根據不同的結冰厚度信息設置結冰報警值，便于除冰系統的啟動，主機實時對結冰信號進行采樣，濾波，放大，AD轉換，再經過我們的專有算法轉換后，得到結冰速率及厚度值。當覆冰的厚度達到了預先設定的閥值后，發出結冰告警信號，然后通過4G等無線網絡傳輸到后臺。實時評估結冰的危害，保障線路安全運行。

三、覆冰監測設備產品特點

1、能夠實時在線監測鐵塔區域結冰、覆冰厚度，風速、方向、溫度、濕度、大氣壓力、光學雨量及總輻射，并自動存儲和上傳數據到后臺;

2、能分析結冰情況，并自動報警或提示;

四、覆冰監測設備技術參數

1、覆冰厚度：測量原理微波檢測，最大測量厚度:30.00mm，檢測分辨率:0.01mm；功率:<1W(選配融冰裝置15W)

2、風速：測量原理超聲波，0～60m/s（±0.1m/s）分辨率0.01m/s；（發明專利，專利號ZL 2021 1 0237536.5）

3、風向：測量原理超聲波，0～360°（±2°）；分辨率：1°；（發明專利,專利號ZL 2021 1 0237536.5）

4、空氣溫度：測量原理二極管結電壓法，-40-60℃（±0.3℃），分辨率0.01℃；（北京市氣象局校準證書）

5、空氣濕度：測量原理電容式，0-100%RH（±3%RH）,分辨率：0.1%RH；（北京市氣象局校準證書）

6、大氣壓力：測量原理壓阻式，30-1100hpa（±0.25%），分辨率0.1hpa；（北京市氣象局校準證書）

7、光學雨量：測量原理光電式，0-4mm/min（≤±4%）,分辨率0.01mm；（發明專利，專利號ZL 2022 1 1306149.3）

8、總輻射：測量原理光電效應，0-1800W/㎡（＜±3%），分辨率1W/㎡；

9、采集器供電接口：GX-12-3P插頭，輸入電壓5V，帶RS232輸出Json數據格式,采集器供電：DC5V±0.5V峰值電流1A,

10、傳感器modbus、485接口：GX-12-4P插頭，輸出供電電壓12V/1A,設備配置接口：GX-12-4P插頭，輸入電壓5V

11、太陽能供電、配置鉛酸電池，可選配30W 20AH/50W 40AH/100W 100AH.充電控制器：150W，MPPT自動功率點跟蹤，效率提高20%

12、數據上傳間隔：1分鐘-1000分鐘可調
